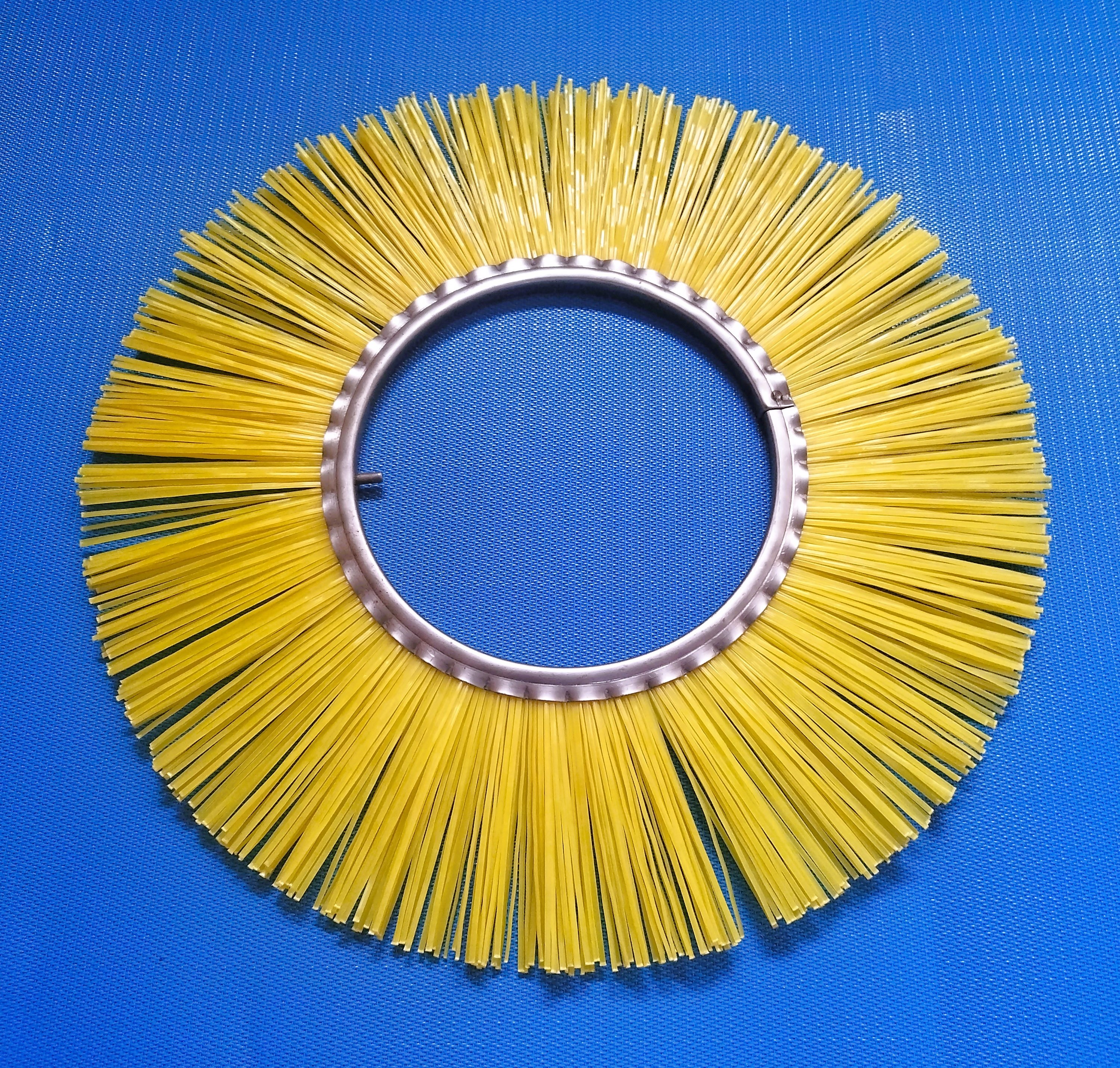

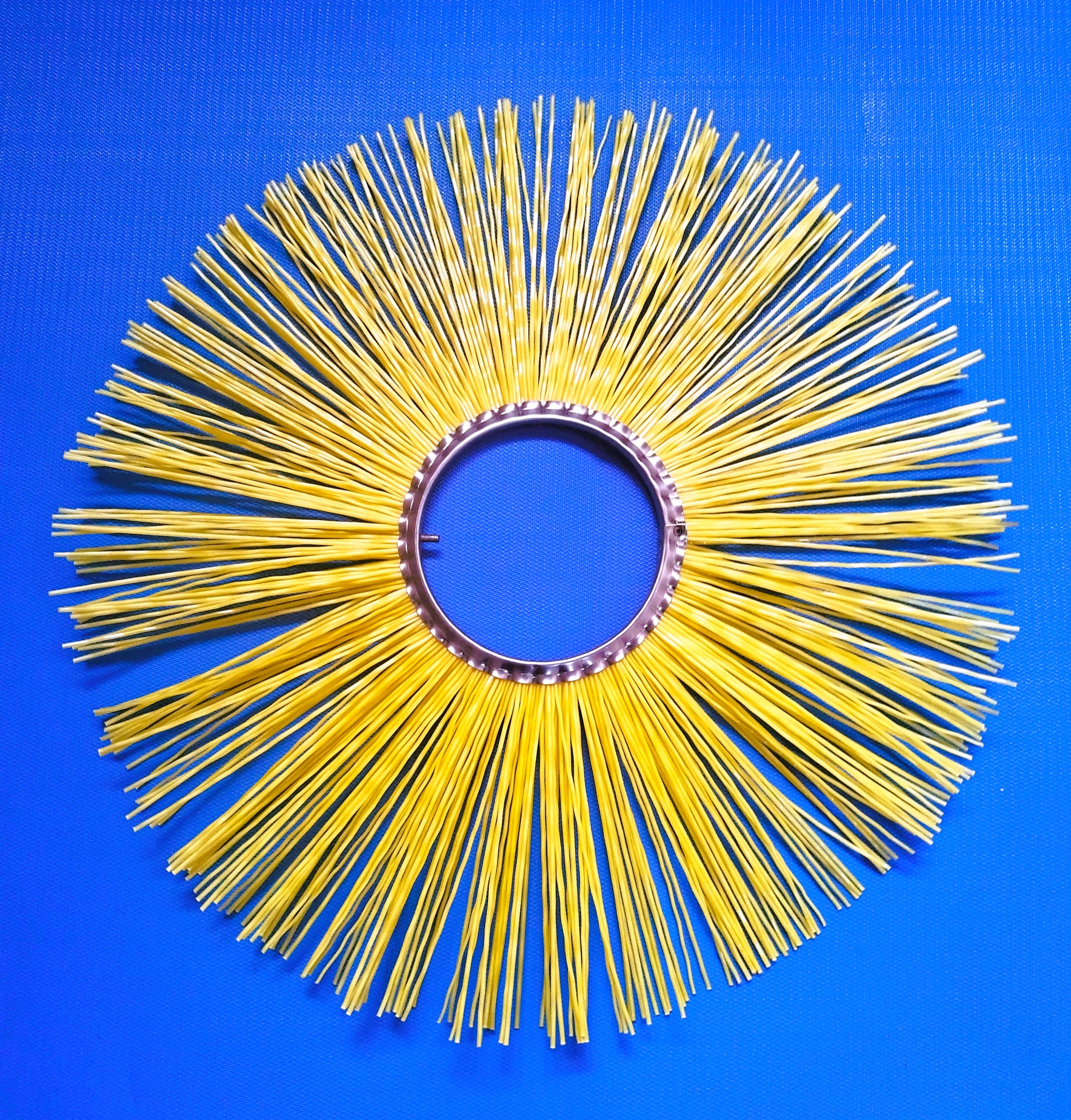

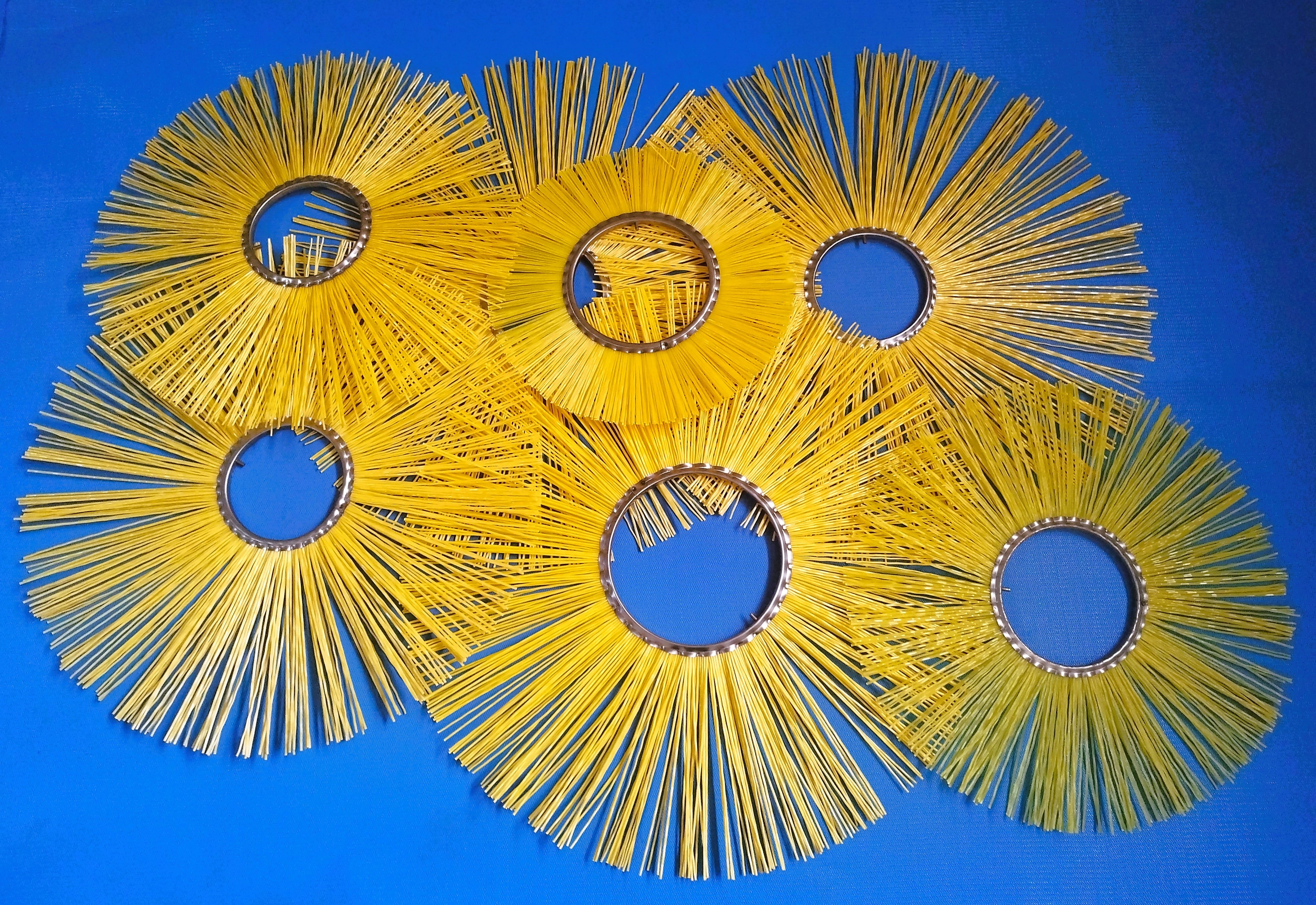

Щеточный диск с металлическим сердечником и полипропиленовым ворсом, является родоначальником всех конструкций щеточных дисков, выпускаемых в России и европейских странах. Для передачи крутящего момента от вала на щеточные диски на металлическом сердечнике имеется фиксирующий выступ, а на валу (вдоль вала) закреплено несколько прутков. Между щеточными дисками устанавливаются проставочные кольца, выполненные из металла.
Основной недостаток конструкции этого щеточного диска – наличие металлического сердечника, затрудняющего вторичную переработку изношенного диска.
|
Внутренний диаметр, мм |
101 |
110 |
118 |
120 |
130 |
160 |
180 |
203 |
220 |
254 |
280 |
|
Внешний диаметр, мм * |
400 |
550 |
550 |
550 |
550 |
700 |
700 |
800 |
900 |
910 |
750 |
* базовый размер (возможны изменения)
